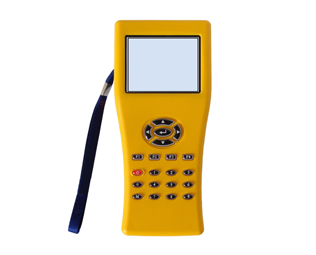

- 產品名稱：ZC2000多功能雙鉗數字相位伏安表
- 設備用途：
- 對直流保護電器級差配合進行校驗，提高直流系統運行的可靠性，保證電網安全可靠運行。
- 設備別稱：
- 雙鉗相位伏安表，多功能雙鉗相位伏安表，雙鉗數字相位伏安表，多功能相位伏安表
全國銷售熱線：4006-599-027 座機：027-88089719
> 產品概述
ZC2000多功能雙鉗數字相位伏安表是按照國家標準GB/T 13978-2008 數字多用表通用技術條件，檢定功能滿足JJG440-2008、JJG124-2005、JJG780-92等電測量相位表的相關要求制造。該儀器具備智能化儀器的特點（測量/存儲/查詢/輸出/打印等功能），廣泛適用電力行業繼電保護、電能計量、防竊電等部門使用，同時也適用于化工、冶金、礦山、鐵路等大型用電企業使用。該儀器用于電力系統電能計量和繼電保護部門進行二次回路現場檢測，具有以下用途：
1.檢測繼電保護二次回路電壓與電流之間相位關系；
2.為判斷電度表運行快慢提供依據；
3.電參數測量(U/I/Φ/P/Q/S/PF/Hz)；
4.測量三相電力線路正反相序；
5.感性和容性電路的判別；
6.檢查變壓器接線組別；
7.并網核相使用；
8.作為漏電流表使用等。
> 產品特點
1.采用65X50超大液晶顯示屏，高亮度背光，一屏顯示3組數據，界面直觀清晰。2.直接功能鍵操作，無須換檔自動切換量程。
3.測量電壓、電流真有效值及U-U、U-I、I-I的相位，實時測量有功功率、無功功率、視在功率、功率因數、頻率等電參數。
4.雙通道對稱設計,相互絕緣,安全可靠, 可檢測判別變壓器的接線組別，測U-U相位值時,兩電壓輸入回路絕緣隔離,不會造成被測線路短路以至燒毀儀表。
5.鋰電池供電，關閉背光燈可連續工作20小時，開啟背光燈可連續工作10小時，具欠電指示。
6.電流幅相特性平坦,可在5mA-10A或1mA-5A范圍內準確測量相位。
7.配尖嘴型鉗形電流互感器，測量精度高，抗干擾能力強，在排線密集的場合使用尤其方便。
8.內置存儲器，能保存60組測量數據，可查閱已保存的數據組。
9.儀器配備打印輸出接口，配備微型打印機VMP02可在線打印檢測數據。
10.配備USB通迅接口及隨機數據管理軟件，將測量數據上傳至 PC 機，自動生標準報表（含向量圖）打印存檔。
11.儀器使用簡單、操作方便非常適用于各電力院校做為接線判別培訓工具及教學儀器使用。
12.儀器具有自動節電管理功能，自動識別工作狀態，操作時不關機，無人使用時可自動關機。
13.超小流線型結構，防脫落腕帶設計，手持式，體積小，重量輕。
> 技術指標
|
測量項目 |
量程 |
測量范圍 |
最小分辨率 |
誤差極限 |
|
交流電壓 |
20V/200V/500V |
3V～500V |
0.001V |
±0.5%量程 |
|
交流電流 |
200mA/5A/10A |
5mA～10A |
0.1mA |
±0.5%量程 |
|
相位測量 |
360° |
0～360° |
0.1° |
5mA-100mA ±3.0° |
|
100mA-10A ±1.0° |
||||
|
頻率測量 |
50Hz |
25-65Hz |
0.01Hz |
±0.02Hz |
|
功率測量 |
3V～500V / 5mA～10A |
0.1W |
±1.0% |
|
|
工作電源 |
2000mAh/3.7V鋰電池供電及適配器市電插座供電 |
|||
|
外形尺寸及重量 |
儀器主機185x85x41（mm） 重量：350g（含電池） 電流鉗表140x40x19（mm） 重量：160g/把 鉗口：Φ8mm |
|||
注：精度等級可訂制0.2級,電流測量范圍可選1mA-5A,訂貨時請注明。
